什么是嵌入式工控機?嵌入式工控機是專門為工業現場而設計的機構緊的計算機，是一種加固的增強型工計算機，它可以作為工業控制器在工業環境中可靠運行。常見的嵌入式控機有盒式工控機、無風扇工控機等。

　　目前，已經有很多使用傳統工控機的用戶轉向嵌入式工控機，不論從適應環境角度還是便攜方便角度，嵌入式的優點非常明顯。今天我們要一起來討論的問題是嵌入式工控機硬件設計需要考慮哪些因素？

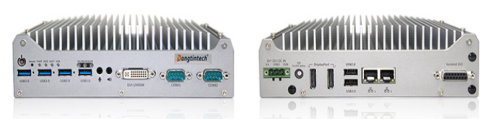

　?。ㄇ度胧焦た貦C(jī)DTB-3012-HM76）

　　一．MCU的選擇

　　在選擇單片機時，應考慮單片機的功能、單片機的價格、功耗、電源電壓、I/O口電平、引腳數、單片機的封裝等因素。單片機的功耗可以通過其電氣性能參數來確定。電源電壓為5V、3.3v、1.8v和超低壓供電方式。為了合理分配單片機的I/O資源，可以在選擇單片機時畫一個引腳分配表，供參考。

　　二．電源

　　(1)考慮系統的功耗需求，如系統需要的有24V、12V、5V或3.3v，估計每個需要多少功率或最大電流。在計算總功率時，要考慮一定的余量，計算公式為：電源總功率=2×設備總功率。

　　(2)考慮芯片和設備的電源供應的波動性。電源波動范圍一般在±5%以內。A/D轉換芯片的參考電壓一般在±1%以內。

　　(3)考慮是否使用電源模塊還是外接電源。

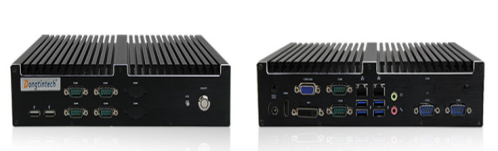

　　（嵌入式工控機DTB-3042-Q87）

　　三．普通I/O口

　　(1)開關輸入：高、低壓必須保持清晰。理想情況下，高電平是電源電壓，低電平是地的電平。如果外部電路不能正確區分高電平和低電平，但高電平和低電平仍然有較大的壓差，可以考慮采用A/D采集設計處理。對于分壓模式下的采樣點，應考慮分壓電阻器的選擇，使通過該點采樣口的電流不小于采樣輸入電流的最小值，否則不能進行采樣。

　　(2)開關量輸出：基本原理是保證輸出高電平接近電源電壓，低電平接近地電平。I/O端口的吸收電流通常大于輸出電流。低電平控制是低功率元件控制的首選。一般情況下，如果負載要求小于10mA，芯片引腳可以直接控制。電流可用10~100mA的三極管控制，可用100mA~1A的集成電路控制。更大的電流適合繼電器控制，和光電隔離芯片推薦。

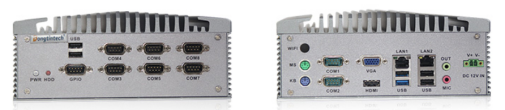

　?。ㄇ度胧焦た貦C(jī)DTB-1022-J1900）

　　以上就是今天為大家講解的嵌入式工控機硬件設計需要考慮哪些因素，希望對大家有所幫助。好了，今天的分享就到這里，如果需要咨詢更多產品相關參數或其他配置，可直接在線咨詢聯系我們，東田工控將為您提供專屬解決方案。
