摘要：

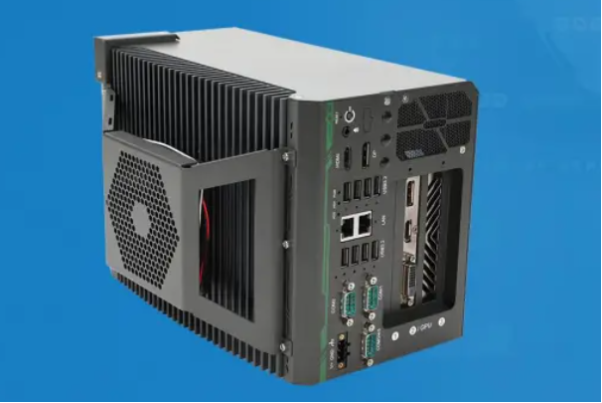

DTB-3312DF-Q670E嵌入工控機，酷睿12-14代處理器加持，打破了傳統小體積設備的擴展限制，獨有的三大PCIe插槽、支持RAID 0/1的雙SATA存儲架構、8個超高速USB3.2接口以及標配的外置風扇散熱系統，在機器視覺、工業控制等場景下廣泛應用。
隨著工業現場計算任務的復雜化，單一功能的設備已難以滿足多卡擴展與海量數據處理的需求。如何在有限的安裝空間內，實現接近4U工控機的擴展能力？DTB-3312DF-Q670E給出了答案。
一、三大PCIe插槽賦能算力升級
對于需要安裝顯卡、數據采集卡或運動控制卡的場景而言，擴展插槽的數量直接決定了設備的上限，DTB-3312DF-Q670E在緊湊的機箱內，創新性地集成了3個PCIe插槽：1個PCIe X16 Gen3插槽、2個PCIe X8 Gen3插槽，此外，還提供2個帶有micro SIM卡槽的全尺寸mini-PCIe插槽。
因此，這款嵌入式工控機能輕松承載如NVIDIA RTX系列獨立顯卡、多通道圖像采集卡等高功耗、高帶寬擴展卡，適配復雜的機器視覺檢測與AI邊緣計算方案。
二、雙SATA組RAID兼顧速度與安全

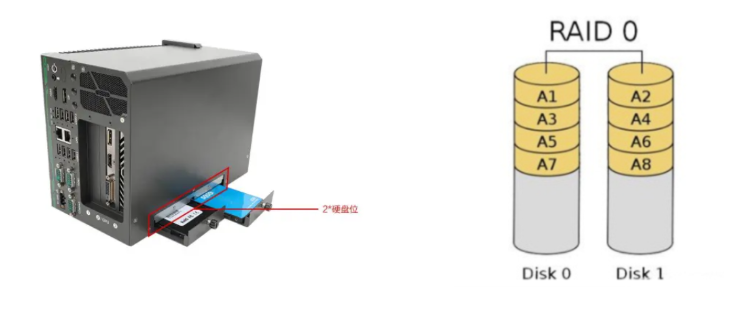

工業現場的數據不僅要求大容量，更對讀寫速度與容災能力提出了嚴格要求，這款嵌入工控機搭載雙SATA接口，支持RAID 0/1陣列，可安裝2個2.5英寸HDD或SSD硬盤。組建RAID 1可實現數據鏡像備份，避免單硬盤故障導致的數據丟失；組建RAID 0則能成倍提升讀寫速率，滿足數據高頻吞吐需求。
且還有高速M(fèi).2 M Key 2280插槽，支持NVMe協議，可作為系統盤極速響應，整機啟動與程序加載都不用等。
三、8口USB3.2與5串口全面覆蓋

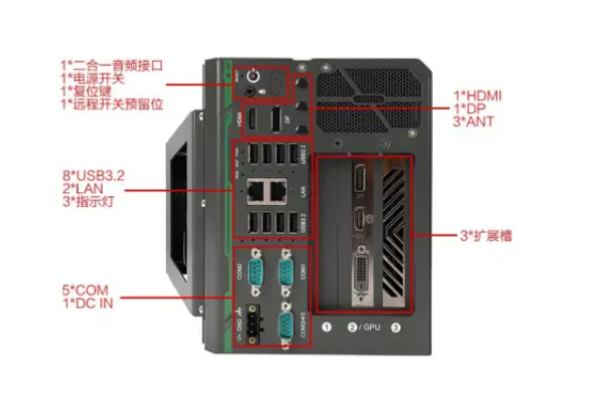

該機型前置了高達8個USB3.2接口，細分為4個USB3.2 Gen2（10Gbps）與4個USB3.2 Gen2（5Gbps），足以同時接入多臺千兆/萬兆工業相機、3D掃描儀及外部存儲設備，告別數據傳輸擁堵。
同時，配置5個COM口（2個可調RS232/422/485 + 3個三線RS232），可連接PLC、掃碼槍、傳感器等傳統串口設備，確保工業通訊鏈路暢通無阻。
四、外置風扇加持嚴苛環境適應
強大的擴展能力往往伴隨著更高的散熱壓力，為確保在插入多張高功耗擴展卡及寬溫環境下依然穩定運行，DTB-3312DF-Q670E采用了“被動散熱鰭片+標配外置風扇”的雙重散熱架構。機箱標配的1個外置風扇，能有效帶走內部積聚的熱量，避免因局部過熱導致的性能衰減。
在搭配寬溫內存與寬溫硬盤的條件下，該嵌入工控機可在-25℃至60℃的極端溫差范圍內穩定工作，完全滿足戶外機柜、無空調車間等苛刻工業現場的部署要求。
五、結語
面對日益復雜的工業計算挑戰，選擇一款兼具高擴展、強存儲與高可靠的嵌入工控機，是項目成功部署的關鍵，東田工控產品憑借“小體積、大能量”的特質，正成為眾多工業智能化項目的得力核心。
若您想要進一步了解該機型的詳細規格或獲取針對性的行業解決方案，歡迎咨詢了解，我們的專業團隊將為您提供一對一的選型建議。
常見問題
Q：這款嵌入工控機支持安裝哪些型號的獨立顯卡？
A：由于配備了1個PCIe X16插槽及充足的機箱空間，支持市面主流的NVIDIA/AMD工作站級及游戲級顯卡，具體功耗和尺寸適配建議參考官方規格書或咨詢技術支持。
Q：雙SATA硬盤組建RAID 1后，如果一塊硬盤損壞會報警嗎？
A：會的。主板支持RAID功能，當陣列中出現硬盤故障時，系統及硬件指示燈均可發出警報提示，管理員可及時更換故障盤并進行數據重建。
Q：標配的外置風扇噪音大嗎？在安靜環境下有明顯影響嗎？
A：外置風扇采用工業級靜音設計，轉速根據內部溫度智能調節，日常中低負載運轉時噪音極低，在一般辦公或?qū)嶒?yàn)室環境中基本無明顯干擾。
Q：東田工控產品的標準質保期是多長時間？
A：東田工控絕大部分整機產品（包括此款嵌入工控機機型）均提供3年免費保修服務，涵蓋CPU、內存、硬盤、主板等核心部件，讓您售后無憂。
Q：如果我需要的機器接口與官網型號略有不同，東田能提供定制嗎？
A：可以。東田工控具備強大的自主研發與柔性生產能力，支持OEM/ODM定制服務，包括接口調整、開機LOGO定制、特殊配色及系統預裝等。
Q：如何快速獲取適合我項目需求的東田工控產品資料？
A：您可以訪問東田工控官方網站，在產品中心按系列、芯片組或應用場景篩選，也可直接點擊網頁右側的在線客服，工程師會根據您的需求推薦對應型號并提供完整規格書。
