目前電機已廣泛應用于工業化大規模生產，因此對電機轉速的要求也越來越嚴格。交流電動機一般通過變頻器的方法來控制轉速，而變頻器又是通過變頻技術與微電子技術改變電機工作電源頻率，從而來控制交流電動機的電力控制設備。

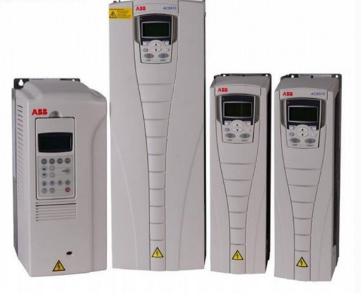

　?。ㄗ冾l器）

　　為了實現多個變頻器的組網,依據計算機控制理論,設計了一種基于RS-485總線通信協議的計算機控制系統。即以工控機作為主機架構的一套系統設備，工作原理圖如下：

　?。üた貦C在多臺變頻器的應用系統圖）

　　具體運行操作我們下面展開介紹：

　　工控機，作為一種具有總線控制功能的工業計算機，自帶RJ45通訊接口、串口、擴展等突出功能，在多臺變頻器的應用還是比較突出、彰顯。那具體是怎么樣應用原理呢？

　　1）本系統通過三線制通信接口采用RJ-45型號485通信的接收信號線為SDA和RDA；

　　2）變頻器485通信發送信號線為SDB和RDB地線不做改變；

　　3）電機的轉速和扭矩數據將通過研華PCI-1780讀卡器測試兩種信號的頻率，并通過相應公式計算旋轉頭電機扭矩和轉速。

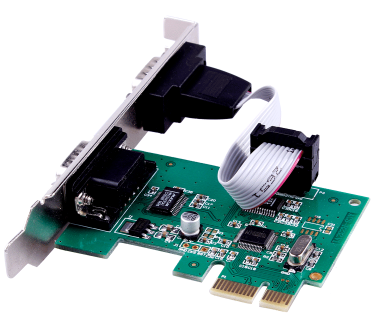

　?。ù诳ǎ?/span>

　　通過上面的分析，我們也要基本清晰工控機在多臺變頻器的組網系統中的應用了。接下來，我們?yōu)榇蠹彝扑]兩款工控機機型，滿足該行業使用的工控機型。

　　推薦配置一：研華工控機。

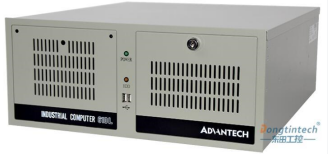

　?。ㄑ腥A工控機）

　　型號：研華IPC-610MB/AIMB-501G2/I3-2120/4G/1T/300W/KM。

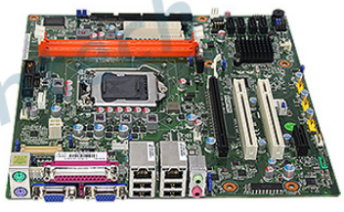

　　(研華主板AIMB-501G2)

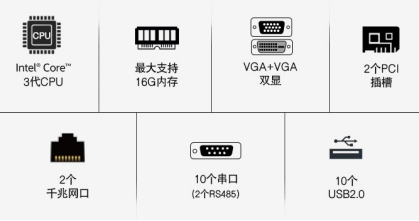

　　（主板結構特點）

　　產品主要特點：

　　1）主板自帶雙千兆網口；

　　2）主板自帶10個串口（其中2個可調485），可以連接多臺外接PLC設備；

　　3）主板自帶2個PCI，支持擴展板卡，如數據采集卡、視頻卡、控制卡等；

　　4）主板采用H61芯片，支持XP系統、Win7/Win10/LINUX操作系統；

　　5）主板帶雙VGA顯示接口，可以同時連接兩臺顯示器，支持同步或異步輸出；

　　6）主流三代CPU，性價比高，滿足多臺變頻器的組網系統行業應用。

　　推薦配置二、東田工控機。

　　推薦型號：DT-610L-JH61MAI。

　　主板接口如下圖所示：

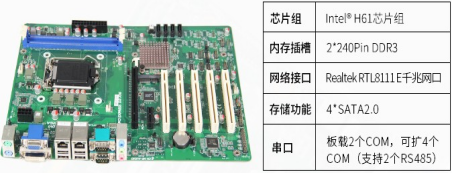

　　（DT-JH61MAI主板參數）

　　主板特點：

　　1）支持2個485通訊接口，可連接485端口設備；

　　2）自帶5個PCI槽，可擴展網口、串口（232/485/422）；

　　3）支持多臺變頻器的組網系統中常用操作系統，XP系統、WIN7系統，穩定性，可7*24運行。

　　好了，以上就是為大家推薦的關于工控機在多臺變頻器的組網系統中的應用，本文基于RS-485總線協議利用Labview技術.實現了工控機與多臺變頻器之間的通信。通過控制變頻器的運行來連續、動態地改變電機的轉速與扭矩不僅操作簡單,響應速度快還確保了工控機與變頻機間通訊的穩定性和安全性,且實現了變頻器控制的自動化、網絡化和智能化。
